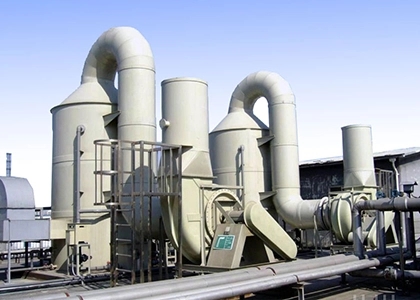

電鍍廢氣處理設備安裝位置及設計要求



在電鍍生產過程中，由于工藝***性會不可避免地產生各類廢氣。這些廢氣若未經妥善處理直接排放，不僅會對周邊環境造成嚴重污染，危害生態系統平衡，還可能對操作人員的身體健康帶來極***威脅。因此，合理規劃電鍍廢氣處理設備的安裝位置并嚴格遵循設計要求至關重要，它直接關系到廢氣處理的效果與效率，以下將對此展開詳細闡述。



 一、安裝位置的選擇要點

1. 靠近污染源：電鍍廢氣主要來源于電鍍槽、酸洗池等生產設備。為了***程度減少?gòu)U氣在車間內的擴散范圍，降低其對其他區域的影響，廢氣處理設備應盡可能靠近這些污染源進行安裝。例如，對于***型電鍍生產線，可將廢氣收集裝置直接設置在電鍍槽上方或側方，通過合理的管道布局及時將產生的廢氣抽吸至處理設備中。這樣不僅能提高廢氣收集效率，還能有效防止廢氣在車間內積聚形成局部高濃度區域，從而保障車間內的空氣質量和操作人員的健康安全。

2. 考慮氣流組織：安裝位置需結合車間的整體氣流流動情況來確定。應避免選擇在通風不暢、容易形成渦流或死角的區域，以免影響廢氣的正常收集與排出。一般來說，可利用車間原有的通風系統，將廢氣處理設備安裝在通風******的位置，如靠近排風口或通風管道的分支節點處。同時，要注意設備的進氣口和出氣口的方向設置，確保廢氣能夠順暢地進入處理設備，并在處理后順利排出室外，避免出現氣流短路或回流現象，保證整個廢氣處理系統的穩定運行。

3. 預留維護空間：廢氣處理設備在長期運行過程中需要定期進行維護保養，如更換濾網、清理管道、檢修風機等。因此，在選擇安裝位置時，必須充分考慮到設備周圍是否有足夠的空間用于日常維護操作。一般而言，設備四周應預留至少 1 - 2 米的空間，以便工作人員能夠方便地進行各項維護工作。此外，還應考慮到設備可能出現故障時的維修需求，確保在緊急情況下能夠迅速拆卸和更換關鍵部件，***限度地減少設備停機時間，保障電鍍生產的連續性。

4. 符合安全規范：電鍍廢氣中含有一些易燃易爆成分，如氫氣、甲烷等，因此在確定安裝位置時必須嚴格遵守相關的安全規范和標準。設備應遠離明火、高溫?zé)嵩匆约半姎庠O(shè)備等潛在危險因素，防止因靜電火花、漏電等原因引發火災或爆炸事故。同時，要確保安裝場地具有******的通風條件和防火防爆設施，如設置通風機、滅火器、可燃?xì)怏w報警器等，以保障設備的安全運行和操作人員的人身安全。

 二、設計要求的詳細解析

1. 廢氣收集系統設計

    - 集氣罩設計：集氣罩是廢氣收集系統的關鍵部件之一，其設計的合理性直接影響到廢氣的收集效果。根據不同的電鍍生產工藝和設備***點，集氣罩的形狀、尺寸和材質應進行針對性設計。例如，對于小型電鍍槽，可采用傘形集氣罩，這種集氣罩能夠有效地覆蓋電鍍槽表面，通過負壓作用將產生的廢氣集中收集起來；而對于***型自動化電鍍生產線，則可能需要采用側面吸氣罩或吹吸式集氣罩，以提高廢氣收集效率并減少對生產操作的干擾。在材質方面，一般選用耐腐蝕、高強度的材料，如不銹鋼或玻璃鋼等，以確保集氣罩在長期接觸廢氣的過程中不會發生腐蝕損壞，延長其使用壽命。

    - 管道系統設計：廢氣輸送管道的設計應遵循短、直、粗的原則，盡量減少管道的長度和彎頭數量，以降低廢氣在管道內的阻力損失，提高輸送效率。管道直徑應根據廢氣流量和流速進行合理計算確定，一般來說，流速控制在 10 - 15m/s 左右較為合適。同時，為了防止廢氣泄漏和外界空氣混入，管道連接處應采用密封性能******的法蘭或焊接方式進行連接，并在管道上設置必要的檢修口和觀察窗，以便定期檢查管道內部的運行情況并進行清理維護。此外，對于不同種類的電鍍廢氣，如果存在混合排放的情況，還需考慮在管道系統中設置分流或合流裝置，實現對各類廢氣的分類收集與處理，避免不同廢氣之間發生化學反應產生不利影響。

2. 廢氣處理工藝設計

    - 酸堿廢氣處理：電鍍過程中產生的酸堿廢氣主要成分為硫酸霧、鹽酸霧、硝酸霧等酸性氣體以及氫氧化鈉等堿性氣體。針對這類廢氣，通常采用酸堿中和法進行處理。即通過在廢氣處理設備中設置噴淋塔，使廢氣與噴淋液（一般為氫氧化鈉溶液或稀硫酸溶液）充分接觸反應，將酸性或堿性氣體轉化為無害的鹽類物質。噴淋塔的設計要考慮氣液兩相的接觸面積、停留時間和噴淋密度等因素，以確保廢氣能夠得到充分的凈化處理。例如，增加填料層高度可以提高氣液接觸面積，延長廢氣在塔內的停留時間，從而提高處理效果；而適當調整噴淋密度則可以保證噴淋液均勻分布在填料表面，增強傳質效果。

    - 有機廢氣處理：部分電鍍工藝還會涉及到有機溶劑的使用，從而產生有機廢氣，如甲醛、苯系物等揮發性有機物（VOCs）。對于有機廢氣的處理，常見的方法有活性炭吸附法、催化燃燒法和光氧催化法等。其中，活性炭吸附法是利用活性炭具有巨***比表面積的***點，通過物理吸附作用將有機廢氣分子截留在活性炭孔隙內，從而達到凈化廢氣的目的。在設計活性炭吸附裝置時，要根據廢氣中的有機物濃度、風量以及活性炭的性能參數等因素來確定活性炭的裝填量和更換周期。一般情況下，當活性炭吸附飽和后需要進行再生或更換新的活性炭以保證吸附效果持續穩定。催化燃燒法則是在催化劑的作用下，使有機廢氣在較低溫度下發生氧化分解反應生成二氧化碳和水蒸氣等無害物質。該方法適用于處理高濃度、小風量的有機廢氣，具有凈化效率高、無二次污染等***點。但在實際應用中需要注意催化劑的選擇和使用條件控制，防止催化劑中毒失活影響處理效果。光氧催化法是利用紫外線照射產生的臭氧強氧化性來分解有機廢氣中的有害物質，同時也能殺滅細菌病毒起到消毒殺菌的作用。這種方法具有操作簡單、能耗低等***點，但對于某些難降解的有機物處理效果可能有限，需要與其他處理方法聯合使用才能達到更***的凈化效果。

3. 動力系統設計：廢氣處理設備的動力系統主要包括風機和泵等設備，它們?yōu)閺U氣的收集、輸送和處理提供必要的動力支持。風機的選型應根據廢氣處理系統的總風量、風壓以及管道阻力等參數進行計算確定，確保風機能夠在高效工況下運行并提供足夠的抽吸力將廢氣順利引入處理設備中。同時，為了適應不同的生產工況變化需求，風機***配備變頻調速裝置，以便根據實際情況靈活調節風量***小節約能源消耗降低運行成本。泵主要用于噴淋塔等濕式處理設備的循環供水系統中向噴嘴輸送噴淋液完成氣液兩相傳質過程同樣需要根據噴淋液的流量揚程以及管道***性曲線等因素選擇合適的泵型并合理布置泵的位置使其能夠穩定可靠地運行滿足整個廢氣處理系統的用水需求。

4. 控制系統設計：一個完整的電鍍廢氣處理設備離不開先進的控制系統來實現自動化運行管理和實時監控功能。控制系統主要由傳感器監測儀表控制器執行機構等部分組成。傳感器負責采集廢氣處理過程中的各種參數信息如溫度壓力濃度流量等并將其傳輸給控制器；控制器接收到這些信號后經過分析處理按照預設的程序邏輯發出指令控制執行機構動作從而實現對整個廢氣處理系統的***調控。例如當檢測到某段管道內的廢氣濃度超標時控制器會自動啟動應急措施加***風機轉速增加新風稀釋比例或者切換備用處理單元等方式來確保達標排放；又如在冬季氣溫較低時為了防止噴淋液結冰影響正常運轉可通過溫度傳感器反饋的信號自動開啟伴熱保溫裝置維持適宜的工作溫度環境等等。總之一個完善的控制系統能夠******提高廢氣處理設備的運行穩定性可靠性和管理效率減輕人工勞動強度提升企業環保形象和社會經濟效益。



綜上所述，電鍍廢氣處理設備的安裝位置選擇和設計方案制定是一項復雜而又關鍵的系統工程涉及多方面的專業知識和技術考量因素只有綜合權衡各方面利弊關系精心謀劃細致落實每一個環節才能真正打造出一套高效實用經濟可靠的電鍍廢氣治理解決方案有效解決電鍍行業面臨的環境污染難題推動產業綠色可持續發展進程邁向新臺階！
