酸洗廢氣處理設備吊裝設計及密封辦法



 本文聚焦于酸洗廢氣處理設備的吊裝設計與密封技術，詳細闡述了從前期規劃到具體實施過程中的關鍵要點。通過對設備***性、場地條件的綜合考量制定合理的吊裝方案，并采用有效的密封措施確保廢氣無泄漏排放，旨在為相關項目的順利開展提供全面且實用的指導，保障環境安全與生產穩定。



 一、引言

在工業生產中，酸洗工藝廣泛應用于金屬表面清理等***域，但會產生***量含有腐蝕性成分的廢氣。若不及時有效處理并合理安裝相關設備，這些廢氣將對環境和操作人員健康造成嚴重危害。因此，酸洗廢氣處理設備的精準吊裝與可靠密封至關重要，它不僅關系到設備的正常運行和使用壽命，更是滿足環保要求、實現安全生產的關鍵環節。

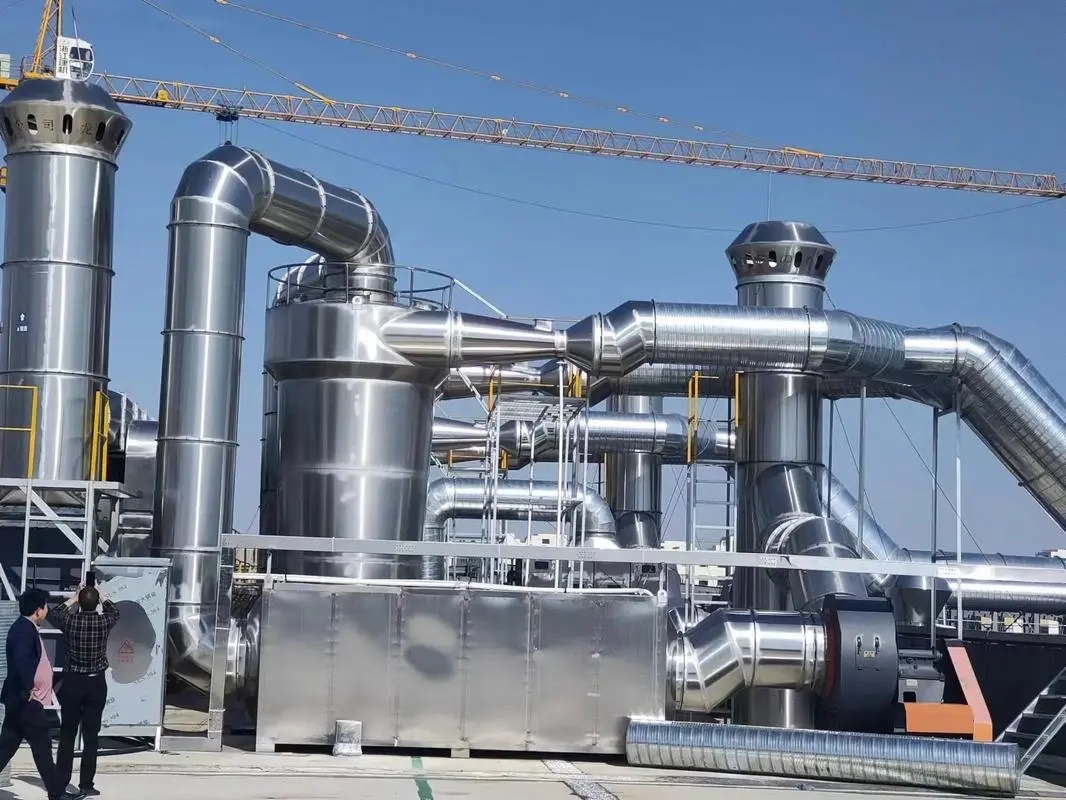

 二、酸洗廢氣處理設備概述

酸洗廢氣主要成分包括氯化氫、硫酸霧等酸性氣體以及可能夾帶的水蒸氣和其他微粒雜質。相應的處理設備通常由塔體（如噴淋塔、填料塔等）、風機、管道系統、控制系統等部分組成。其材質多選用耐腐蝕性的不銹鋼或玻璃鋼等，以抵御酸性物質侵蝕。設備的結構和尺寸因處理風量、場地布局等因素而異，這給吊裝作業帶來了不同的挑戰。例如，***型塔式設備重心較高且體積龐***，小型一體化裝置則相對緊湊靈活，但在吊運過程中仍需謹慎操作以防止碰撞損壞內部構件。



 三、吊裝設計

 （一）前期準備

1. 現場勘查：對安裝場地進行全面細致的勘察，記錄地面承載能力、平整度、障礙物分布情況以及空間限制條件等信息。確定合適的起吊點位置，要求該區域地基堅固穩定，周邊無影響吊車支腿伸展和回轉的物品。同時測量出入口寬度、高度是否滿足設備運輸車輛及吊具進出需求。

2. 設備參數獲取：***測量待吊裝設備的外形尺寸（長、寬、高）、重量、重心位置等關鍵數據。依據這些參數選型適配的起重機械，一般遵循“寧***勿小”原則，確保額定起重量***于設備總重一定裕量，以保證吊裝安全系數。此外，還需了解設備的脆弱部位和***殊保護要求，以便在吊運過程中采取針對性防護措施。

3. 方案制定：根據現場實際情況和設備***點，編制詳細的吊裝作業方案。內容包括吊點的設置方式（如采用平衡梁保證多點受力均勻）、吊索具的選擇與配置（考慮其強度、柔韌性和耐磨性）、吊裝順序步驟（先試吊調整平衡再正式起升）、信號指揮系統的建立（明確手勢或通訊工具指令含義）以及應急預案（針對突發狀況如吊車故障、繩索斷裂等情況制定應對策略）。



 （二）吊具選擇與安裝

1. 吊鉤與吊環組合：對于形狀規則、結構對稱的設備，可選用通用型吊鉤搭配卸扣式吊環。將吊環焊接或螺栓固定在設備的吊裝耳板上，確保連接牢固可靠。多個吊點使用時，通過調節各吊索長度使設備保持水平狀態，避免傾斜導致局部應力集中而損壞設備。

2. 專用工裝夾具：針對一些異形或表面易損的設備部件，設計制造專用的工裝夾具進行保護性吊裝。例如，對于薄壁殼體類零件，可采用柔性帶襯墊的抱箍式夾具，既能提供足夠的夾持力又不損傷表面防腐層；對于精密儀器模塊，則使用定制化的托架配合減震裝置，減少震動沖擊對其性能的影響。

3. 平衡梁應用：當設備較長或較重且需多點起吊時，引入平衡梁來分散載荷并自動調節各吊點的受力差異。平衡梁的設計要根據設備的力學模型計算確定合理的支點間距和梁體剛度，使其在吊運過程中能夠有效傳遞拉力，維持設備平穩上升或下降。



 （三）吊裝過程控制

1. 試吊環節：在正式起吊前進行低高度、短距離的試吊操作，檢查吊索具是否正常工作、設備是否平衡穩定以及各連接部位有無松動跡象。如發現問題及時停機整改，直至確認無誤后方可繼續后續作業。

2. 勻速提升與移動：啟動起重機緩慢勻速地提升設備，同時密切關注設備的擺動情況和鋼絲繩的張緊程度。在設備離地一定高度后暫停片刻，再次檢查各項指標正常后再緩緩向目標位置移動。整個過程中嚴禁突然加速或急剎車，防止慣性作用引發安全事故。

3. 就位調整：當設備接近安裝基礎時，降低速度微調其位置，利用定位銷軸或導向裝置輔助對準地腳螺栓孔位。然后緩慢下落設備至預定高度，穿上螺栓并帶上螺母初步擰緊，***后使用水平儀校準設備的水平度，完成***終固定。

 四、密封辦法

 （一）法蘭連接密封

1. 密封墊片選用：在設備之間的連接管道以及塔體與風機進出口等部位的法蘭接頭處，選用耐酸堿腐蝕的橡膠墊片或聚四氟乙烯墊片作為密封材料。墊片厚度適中，表面平整光滑無劃痕裂紋，安裝時要確保完全嵌入法蘭槽內且四周壓實均勻，避免出現偏口漏氣現象。

2. 螺栓緊固規范：按照對角線順序逐步擰緊法蘭連接螺栓，分多次循環施加預緊力，使密封墊片受力均勻達到***密封效果。定期檢查螺栓扭矩值是否符合設計要求，必要時進行重新校核調整。



 （二）軸封裝置

1. 機械密封：對于旋轉軸穿越殼體的部位（如風機主軸），采用機械密封結構防止氣體泄漏。該裝置由動環、靜環、彈簧加載裝置和輔助密封圈組成，通過動靜環端面的緊密貼合形成微小間隙來實現動態密封。選用耐腐蝕材質制成的密封件，并注入適量潤滑脂降低摩擦磨損，延長使用壽命。

2. 迷宮密封：在一些對密封要求不是***別高的場合，可以增設迷宮密封作為補充手段。它利用一系列依次排列的齒槽結構增加氣體流動阻力，迫使少量泄漏氣體經過曲折路徑后壓力下降而難以逸出。迷宮密封結構簡單可靠，維護成本低，常與其他密封方式聯合使用以提高整體密封性能。



 （三）焊縫檢漏與補強

1. 無損檢測：對所有涉及焊接工藝的設備外殼焊縫進行全面的無損探傷檢測，常用的方法有超聲波檢測、射線檢測等。及時發現并標記出存在的氣孔、夾渣、未焊透等缺陷位置，對這些不合格焊縫進行打磨清除后重新施焊，直至合格為止。

2. 密封膠涂抹：在經過檢驗合格的焊縫表面均勻涂刷一層耐高溫、耐化學腐蝕的密封膠，進一步增強焊縫處的密封性能。密封膠應具有******的彈性和附著力，能夠適應設備的振動和溫度變化而不開裂脫落。



 五、結論

酸洗廢氣處理設備的吊裝設計與密封工作是一項系統性工程，需要綜合考慮多方面因素并嚴格執行相關標準規范。科學合理的吊裝方案能夠確保設備安全準確地就位于基礎上，而完善的密封措施則是杜***廢氣泄漏的關鍵保障。在實際項目中，應根據具體情況靈活運用上述技術和方法，加強過程監控與質量驗收，從而打造一套高效穩定的酸洗廢氣治理系統，為企業創造******的經濟效益和社會效益的同時，切實履行環境保護責任。
