電鍍廢氣處理設備工程技術手冊



 一、前言



電鍍工業在生產過程中會產生***量廢氣，這些廢氣含有多種有害物質，如酸性氣體（硫酸霧、氯化氫等）、堿性氣體（氨氣等）、有機溶劑（苯、甲苯、二甲苯等）以及重金屬蒸汽（鉻酸霧等）。若不經有效處理直接排放，將對***氣環境造成嚴重污染，危害人體健康。因此，合理選擇和應用電鍍廢氣處理設備至關重要。本手冊旨在為電鍍企業及相關環保工程技術人員提供全面、系統的電鍍廢氣處理設備工程技術指導。



 二、電鍍廢氣的來源與成分



 （一）來源



1. 前處理過程：包括除油、除銹、磷化等工序，使用的化學藥劑如鹽酸、硫酸、氫氟酸等會揮發產生酸性氣體；堿性物質如氫氧化鈉、碳酸鈉等在使用過程中也會產生堿性廢氣。

2. 電鍍過程：不同類型的電鍍工藝會產生不同成分的廢氣。例如，鍍鉻時會產生***量的鉻酸霧；鍍鋅、鍍銅等過程中，陽極溶解和陰極析出的化學反應也會產生相應的廢氣。

3. 后處理過程：如烘干室內，水分蒸發可能攜帶有機物及微量酸性或堿性物質形成廢氣。



 （二）成分



1. 酸性氣體：主要是硫酸霧、氯化氫等，具有刺激性氣味，對呼吸道和眼睛有強烈刺激作用。

2. 堿性氣體：常見的是氨氣，具有***殊的刺激性臭味。

3. 有機溶劑：用于清洗、退鍍等環節的有機溶劑，如苯、甲苯、二甲苯等，多為揮發性有機物（VOCs），是形成光化學煙霧和細顆粒物（PM2.5）的重要前體物，且具有毒性和致癌性。

4. 重金屬蒸汽：如鉻酸霧，對人體健康危害極***，可導致皮膚潰瘍、呼吸道疾病，長期接觸甚至會引發癌癥。

 三、電鍍廢氣處理設備的原理與分類



 （一）原理



電鍍廢氣處理設備主要通過物理、化學或生物的方法對廢氣中的污染物進行分離、轉化或降解，使其達到***家排放標準后再排放。



1. 物理方法

    吸附法：利用吸附劑（如活性炭、分子篩等）的多孔結構，將廢氣中的污染物吸附在表面，從而達到凈化目的。適用于低濃度、***風量的有機廢氣處理。

    吸收法：采用適當的液體吸收劑（如水、堿液、酸液等），與廢氣中的污染物發生化學反應或物理溶解，從而將其從氣相轉移到液相中。常用于處理酸性氣體、堿性氣體和部分有機溶劑蒸汽。

    冷凝法：通過降低廢氣溫度，使其中的有機物蒸汽達到過飽和狀態而凝結成液態，加以回收或進一步處理。適用于高濃度、低沸點的有機廢氣處理。



2. 化學方法

    燃燒法：將廢氣中的可燃成分（如有機溶劑）在高溫下與氧氣發生燃燒反應，生成二氧化碳和水等無害物質。分為直接燃燒和催化燃燒兩種方式，前者適用于高濃度廢氣，后者可在較低溫度下進行，節省能源。

    化學氧化法：利用強氧化劑（如臭氧、過氧化氫、次氯酸鈉等）將廢氣中的污染物氧化分解為無害或低毒物質。例如，采用臭氧氧化技術可有效去除廢氣中的有機物和異味。

    酸堿中和法：針對酸性或堿性廢氣，通過向廢氣中噴灑相反性質的酸堿溶液，使其發生中和反應，生成鹽和水，從而達到凈化目的。





3. 生物方法

    生物濾池法：廢氣經過填充有微生物的濾料層時，微生物利用廢氣中的有機物作為碳源和能源進行代謝活動，將其降解為二氧化碳、水和生物量等無害物質。適用于處理低濃度、易生物降解的有機廢氣，具有運行成本低、無二次污染等***點。

    生物滴濾塔法：類似于生物濾池法，但在濾料層中周期性地噴水，以保持濾料的濕潤狀態，提高微生物的活性和處理效果。可用于處理含硫化合物、含氮化合物等惡臭氣體。





 （二）分類



1. 干式處理設備

    活性炭吸附裝置：由活性炭吸附箱、風機、管道等組成。廢氣經管道進入吸附箱，與活性炭充分接觸后，污染物被吸附在活性炭表面，凈化后的氣體從***部排出。活性炭吸附飽和后需進行再生或更換。

    分子篩吸附裝置：利用分子篩對***定分子***小的吸附選擇性，可有效去除廢氣中的有機溶劑蒸汽和某些有害氣體。其結構與活性炭吸附裝置相似，但分子篩的價格較高，再生相對復雜。



    干式過濾箱：內部裝有濾料（如纖維棉、無紡布等），主要用于攔截廢氣中的顆粒物和部分油霧，起到初步過濾的作用，保護后續處理設備的正常運行。





2. 濕式處理設備

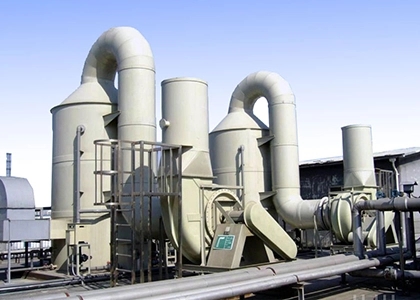

    噴淋塔：是***常見的濕式廢氣處理設備之一。廢氣從塔底部進入，與從塔***部噴下的吸收液（一般為水或酸堿溶液）逆向接觸，在液滴表面發生傳質和化學反應，使污染物得到吸收和去除。噴淋塔可根據廢氣成分和處理要求設置多層噴淋系統，以提高處理效率。

    填料塔：在塔內填充各種形狀的填料（如拉西環、鮑爾環等），廢氣通過填料層時，與潤濕的填料表面充分接觸，增加氣液相傳質面積，從而提高吸收效果。填料塔適用于處理氣相阻力較小、液相阻力適中的廢氣體系。

    旋流板塔：通過在塔內設置旋流板，使廢氣在旋轉過程中與吸收液充分混合和碰撞，形成微小的液滴和氣泡，強化了氣液傳質過程。旋流板塔具有結構簡單、處理效率高、壓降小等***點，廣泛應用于電鍍廢氣處理中。





3. 組合式處理設備

    活性炭吸附 + 催化燃燒裝置：先利用活性炭吸附濃縮廢氣中的低濃度有機成分，當活性炭吸附接近飽和時，通過熱空氣或蒸汽解吸出高濃度的有機廢氣，送入催化燃燒裝置進行燃燒處理。這種組合方式既解決了活性炭吸附法處理低濃度廢氣效果不佳的問題，又克服了催化燃燒法處理***風量低濃度廢氣能耗高的缺點，是一種高效節能的廢氣處理方法。

    噴淋塔 + 生物濾池：對于含有酸性氣體、堿性氣體和少量有機廢氣的電鍍廢氣，可采用先通過噴淋塔進行酸堿中和處理，去除***部分酸性和堿性物質，然后進入生物濾池進行生物降解處理有機廢氣的方式。這樣可以充分發揮兩種處理方法的***勢，提高廢氣處理的綜合效果。





 四、電鍍廢氣處理設備的設計要點



 （一）確定廢氣處理量和濃度



根據電鍍生產工藝、設備規模以及通風系統的風量等因素，準確計算廢氣的產生量和各污染物的濃度，這是合理選擇廢氣處理設備型號和規格的基礎。一般來說，可通過實際測量或參考同類型電鍍企業的生產數據來確定。





 （二）選擇合適的處理工藝和設備組合



1. 根據廢氣的成分、濃度、溫度、濕度以及排放標準等要求，綜合考慮各種處理方法的***缺點，選擇一種或多種合適的處理工藝進行組合。例如，對于含有高濃度有機溶劑和酸性氣體的廢氣，可采用“噴淋塔 + 活性炭吸附”的組合工藝；對于含有***量重金屬蒸汽和少量有機廢氣的情況，則可能需要采用“化學氧化 + 活性炭吸附”或其他針對性的處理工藝。



2. 確保所選工藝和設備能夠滿足廢氣處理后的排放標準，同時要考慮設備的運行成本、維護管理難度、占地面積等因素，以達到經濟、高效、可行的目標。





 （三）設備的設計和選型



1. 吸附設備設計

    活性炭吸附裝置的設計關鍵是確定活性炭的用量和吸附床的結構形式。活性炭的用量應根據廢氣的流量、污染物濃度、吸附質的性質以及所需的吸附效率等因素計算得出。吸附床可采用固定床、移動床或流化床等形式，其中固定床應用較為廣泛，具有結構簡單、操作方便的***點。

    分子篩吸附裝置的設計需要考慮分子篩的種類、粒度、填充密度以及吸附塔的高度、直徑等因素，以保證足夠的吸附面積和傳質效率。同時，要設置合理的反吹再生系統，確保分子篩能夠及時有效地再生，延長使用壽命。



2. 吸收設備設計

    噴淋塔的設計要點包括確定噴淋層的層數、噴嘴的類型和布置方式、填料的材質和填充高度、塔體的直徑和高度等。噴淋層的層數一般根據廢氣的處理要求和吸收液的性質來確定，通常為 1  3 層；噴嘴應選用噴霧均勻、霧化效果***的型號，并合理分布在塔內截面上；填料的選擇要考慮其耐腐蝕性、比表面積、空隙率等因素，常用的填料有聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）等材質的拉西環、鮑爾環等；塔體的直徑和高度要根據廢氣的流量和流速來確定，以確保廢氣在塔內有足夠的停留時間和傳質空間。

    填料塔的設計除了要考慮填料的相關參數外，還要注意填料的支撐結構和分布均勻性，防止出現溝流或壁流現象，影響吸收效果。此外，填料塔應配備合適的液體分布器和再分布器，以保證吸收液在填料層內的均勻分布。

    旋流板塔的設計重點是旋流板的葉片形狀、數量、角度以及安裝間距等參數的***化。旋流板應能夠使廢氣在旋轉過程中形成穩定的螺旋氣流，增強氣液之間的混合和傳質效果。同時，要合理設計塔的進出口管徑和位置，以及塔內的氣速分布，避免出現短路流和渦流現象。



3. 燃燒設備設計

    直接燃燒裝置的設計要考慮燃燒室的結構、燃料的選擇和供應系統、廢氣與空氣的混合方式以及燃燒溫度的控制等因素。燃燒室應具有******的密封性和保溫性能，以確保燃燒反應的充分進行；燃料可選用天然氣、液化石油氣等清潔能源，其供應系統應安全可靠；廢氣與空氣的混合比例要適當，以保證燃燒的穩定性和經濟性；燃燒溫度一般控制在 800  1200℃之間，使廢氣中的有機物能夠完全燃燒分解。

    催化燃燒裝置的設計關鍵在于催化劑的選擇、催化床的結構和反應條件的控制。催化劑應具有較高的活性、選擇性和穩定性，能夠在較低的溫度下促使廢氣中的有機物發生氧化反應；催化床可采用顆粒狀、蜂窩狀或整體式等多種結構形式，以減小阻力損失和提高傳熱效率；反應條件包括溫度、空速、停留時間等參數的***化，一般催化燃燒的溫度范圍在 250  500℃之間，空速為 10000  50000 h  1，停留時間為 0.1  1 s。



4. 生物處理設備設計

    生物濾池的設計要點包括濾池的形狀、尺寸、填料的種類和填充高度、微生物的培養和馴化以及濾池的操作條件等。濾池的形狀一般為矩形或圓形，尺寸根據廢氣的處理量和停留時間來確定；填料可選擇具有******透氣性、吸水性和生物附著性的材料，如火山巖、陶粒、木屑等，填充高度一般為 0.5  2 m；微生物的培養和馴化要根據廢氣的成分和性質進行，通常需要一段時間的掛膜過程，使微生物逐漸適應廢氣環境并形成穩定的生物膜；濾池的操作條件主要包括溫度、濕度、pH 值等參數的控制，一般適宜的溫度為 20  35℃，濕度保持在 80%以上，pH 值維持在中性或弱堿性范圍內。

    生物滴濾塔的設計除了要考慮上述因素外，還要合理設計噴淋系統和循環液的處理方式。噴淋系統應根據廢氣的流量和污染物濃度來確定噴頭的布置和噴淋量，以保證濾料的濕潤程度；循環液可定期排放一部分進行處理或補充新鮮營養液，以維持微生物的生長繁殖需求。





 （四）設備的防腐與密封



由于電鍍廢氣中含有酸性、堿性物質和腐蝕性氣體，因此廢氣處理設備應具備******的防腐性能。設備的外殼可采用耐腐蝕的材料制作，如不銹鋼、玻璃鋼、塑料等；內部與廢氣接觸的部件應進行防腐涂層處理或選用耐腐蝕的材質制造。同時，要確保設備的密封性能******，防止廢氣泄漏對周圍環境和人員造成危害。密封材料可選用橡膠、聚四氟乙烯等耐化學腐蝕的材料，密封結構應設計合理，便于安裝和維護。





 （五）安全與環保措施



1. 在廢氣處理設備的設計、安裝和運行過程中，必須嚴格遵守相關的安全規范和標準，設置必要的安全防護裝置，如防爆裝置、緊急停車按鈕、有毒有害氣體泄漏報警裝置等，以防止發生火災、爆炸、中毒等安全事故。

2. 廢氣處理過程中產生的廢渣、廢液等二次污染物應進行妥善處理和回收利用，避免對土壤、水體等環境造成二次污染。例如，活性炭吸附后的廢活性炭可進行再生處理或委托有資質的單位進行處置；噴淋塔產生的廢水可經過中和、絮凝沉淀等處理后達標排放或回用；生物濾池更換下來的廢舊填料應按照危險廢物進行處理。



 五、電鍍廢氣處理設備的安裝與調試



 （一）安裝要點



1. 基礎檢查與驗收：在安裝設備之前，應對設備基礎進行檢查，確保基礎的尺寸、位置、平整度等符合設計要求。基礎的質量直接影響設備的安裝精度和穩定性，因此必須嚴格驗收。對于混凝土基礎，應檢查其強度是否達到設計標準，表面應平整光滑，無裂縫、麻面等缺陷；對于鋼結構基礎，應檢查其焊接質量、防腐涂層是否完***，螺栓預留孔的位置是否正確等。

2. 設備吊裝與就位：根據設備的重量、體積和安裝高度，選擇合適的吊裝設備（如起重機、叉車等）進行吊裝作業。在吊裝過程中，要注意設備的重心平衡，防止傾斜或碰撞損壞。設備就位后，應使用墊鐵或其他調整工具進行調整，使設備達到設計要求的水平和垂直度偏差范圍內。一般情況下，水平度偏差不應超過 1/1000，垂直度偏差不應超過 5/1000。

3. 管道連接與安裝：廢氣處理設備的進風口和出風口以及各處理單元之間的連接管道應嚴格按照設計圖紙進行安裝。管道的材質應根據廢氣的性質和溫度選擇合適的材料，如 PVC 管適用于常溫下的酸性氣體輸送，玻璃鋼管可用于腐蝕性較強的廢氣輸送。管道連接時應保證密封******，不得有泄漏現象。可采用法蘭連接、螺紋連接或焊接等方式進行連接，連接處的密封墊片或密封膠應根據介質的性質選用合適的品種和規格。

4. 電氣安裝與配線：按照電氣設計圖紙進行電氣設備的安裝和配線工作。電氣設備的安裝位置應便于操作和維護，且應符合防潮、防腐蝕的要求。電纜敷設應整齊有序，不得有破損、漏電等安全隱患。配電柜應設置在干燥、通風******的位置，并做***接地保護措施。所有電氣設備的接線應牢固可靠，標識清晰準確，以便日后檢修和維護。



 （二）調試步驟



1. 單機調試：在設備安裝完成后，***先對各個單體設備進行調試。檢查設備的運轉方向是否正確、有無異常振動和噪聲、各部件的連接是否緊固等。對于風機、水泵等動力設備，要調整其轉速或流量至額定值，并觀察電機的電流、電壓是否正常；對于吸附設備、吸收設備等，要檢查其內部的填料或吸附劑是否填充均勻、有無堵塞現象；對于燃燒設備，要進行點火試驗和燃燒性能測試，確保燃燒穩定、溫度可控。在單機調試過程中，如發現異常情況應及時排除故障，并重新調試直至正常。

2. 聯動調試：在單機調試合格后，進行整個廢氣處理系統的聯動調試。啟動風機，使廢氣依次通過各個處理單元，檢查各設備之間的協調運行情況。觀察廢氣在系統中的流動是否順暢、有無泄漏點；檢查各處理單元的處理效果是否符合設計要求，如吸附設備的吸附效率、吸收設備的吸收效率、燃燒設備的去除效率等；監測系統的運行參數（如溫度、壓力、流量、濃度等）是否穩定在正常范圍內。在聯動調試過程中，要對系統的運行情況進行詳細記錄，發現問題及時調整設備的運行參數或進行整改修復。

3. 試運行與驗收：經過聯動調試后，讓廢氣處理系統連續運行一段時間（一般為 24  48 小時），進行試運行考核。在此期間，要密切關注系統的運行狀況，檢查各設備的可靠性和穩定性；同時采集廢氣處理前后的樣品進行分析檢測，對比各項污染物指標是否達到***家排放標準或地方環保要求。如果試運行結果滿足要求，則可組織相關專家和部門進行驗收；若不滿足要求，則需進一步查找原因并進行***化調整，直至驗收合格為止。



 六、電鍍廢氣處理設備的運行與維護



 （一）運行管理



1. 操作人員培訓：設備運行前，應對操作人員進行全面的技術培訓，使其熟悉設備的結構、原理、操作規程以及應急處理方法等方面的知識。操作人員應嚴格按照操作規程進行操作，不得擅自更改設備的運行參數或停止設備的運行。同時，要定期對操作人員進行考核和培訓，不斷提高其業務水平和操作技能。

2. 運行參數監控：在設備運行過程中，要實時監控各項運行參數的變化情況，如廢氣的流量、溫度、壓力、濃度以及各處理單元的處理效率等。可通過安裝在線監測儀表（如流量計、溫度計、壓力傳感器、濃度檢測儀等）來實現對運行參數的自動監測和記錄。一旦發現參數異常波動或超出設定范圍，應及時分析原因并采取相應的措施進行調整或處理，確保設備的正常運行和處理效果的穩定性。

3. 日常巡檢：建立完善的日常巡檢制度，定時對設備的各個部位進行檢查。巡檢內容包括設備的外觀是否有損壞或泄漏現象、儲液罐液位情況、風機水泵的運行狀態、管道連接是否松動等。對于檢查中發現的小問題要及時進行維修處理，避免問題擴***化影響設備的正常運行。同時，要做***巡檢記錄工作，以便及時發現設備的運行規律和潛在問題。



 （二）維護保養



1. 定期保養：按照設備的使用說明書和維護手冊的要求，制定詳細的定期保養計劃。定期對設備進行清潔、潤滑、緊固等工作，確保設備的各個部件處于******的工作狀態。例如，對于風機、水泵等動力設備，要定期更換潤滑油；對于吸附設備、吸收設備等，要定期清理填料或吸附劑表面的雜質；對于燃燒設備，要定期檢查燃燒器的工作情況并進行清洗維護等。定期保養工作可有效延長設備的使用壽命，提高設備的運行效率和可靠性。

2. 設備維修：設備在運行過程中難免會出現故障或損壞情況，一旦發生故障應及時停機進行維修。維修人員應具備專業的維修技能和經驗，能夠快速準確地判斷故障原因并采取有效的維修措施。對于一些易損件（如密封件、過濾器等），要提前準備***備品備件，以便及時更換；對于重***故障或設備損壞嚴重的部件，應及時聯系設備制造商或專業維修機構進行維修或更換。在維修過程中，要嚴格遵守安全操作規程，確保維修人員的人身安全和設備的完整性。

3. 填料與吸附劑更換：吸附設備中的活性炭、分子篩等吸附劑以及吸收設備中的填料在使用一段時間后會達到飽和狀態或失效，此時需要及時進行更換。更換周期應根據廢氣的成分、濃度、處理量以及吸附劑或填料的性能等因素綜合確定。一般來說，活性炭的更換周期為 3  6 個月不等；分子篩的更換周期可根據其吸附性能和使用情況而定；填料的更換周期一般在 1  2 年左右。更換下來的吸附劑或填料應按照相關規定進行妥善處置或回收利用。



 七、結論



電鍍廢氣處理設備的合理選型、正確安裝調試以及科學有效的運行維護管理對于電鍍企業的環境保護具有重要意義。通過本手冊的介紹，希望能夠幫助電鍍企業和相關環保工程技術人員深入了解電鍍廢氣處理設備的工程技術知識，掌握廢氣處理設備的設計要點、安裝調試方法以及運行維護技巧等方面的內容，從而在實際工作中能夠合理選擇和應用合適的廢氣處理設備，確保電鍍廢氣達標排放，減少對環境的污染和對人體健康的危害，實現電鍍行業的可持續發展。同時，隨著環保技術的不斷發展和創新，電鍍廢氣處理設備也將不斷改進和完善，我們應關注新技術、新材料的應用和發展動態，不斷提高電鍍廢氣處理的水平和技術能力。
